En procesos industriales donde el espesor de una pared determina la resistencia, funcionalidad y seguridad de un componente, medir sin alterar la pieza es una necesidad de control de calidad. La medición de espesor de pared puede volverse especialmente compleja cuando se trabaja con recipientes cerrados, tubos, mangueras o geometrías curvas.
El reto aumenta cuando un instrumento convencional no puede alcanzar el punto que se necesita inspeccionar. Cortar una muestra permite obtener el dato, pero también convierte una pieza potencialmente útil en desperdicio. Una estrategia de medición no destructiva ayuda a conservar la pieza y ampliar el control sobre el proceso.
Por ello, elegir correctamente el instrumento de medición permite transformar un control destructivo en un proceso más eficiente y repetible, especialmente cuando la pieza presenta zonas internas o de difícil acceso.
El costo oculto de «cortar para medir»
La medición de espesor de pared tradicional puede presentar limitaciones cuando la geometría de la pieza impide acceder directamente a la superficie interna. Un micrómetro convencional funciona muy bien en determinadas superficies, pero pierde practicidad cuando existen cuellos, dobleces, fondos profundos o zonas cerradas.
El problema no es únicamente técnico. Cada pieza que debe abrirse para comprobar su espesor representa material que ya no puede regresar al proceso. Si la inspección requiere sacrificar muestras con frecuencia, el costo acumulado incluye scrap, tiempo de preparación y mano de obra, además de limitar la cantidad de piezas que pueden verificarse.
Por eso, un instrumento diseñado para acceder a zonas difíciles puede aportar una ventaja importante: obtener información dimensional sin comprometer la pieza. Kroeplin cuenta con soluciones específicas para la medición de paredes de tubos, incluyendo instrumentos mecánicos y electrónicos destinados a este tipo de aplicaciones.
Además, el control no destructivo facilita ampliar la frecuencia de inspección. En lugar de concentrar la revisión en unas pocas muestras, el equipo de calidad puede establecer controles más representativos del proceso y detectar desviaciones antes de que se conviertan en problemas de producción.
Esta posibilidad resulta especialmente valiosa cuando el control dimensional forma parte de varias etapas de fabricación. Reducir el número de piezas sacrificadas no significa disminuir la exigencia de calidad, sino utilizar una estrategia de inspección más adecuada a la geometría del producto.
Ingeniería de mordazas curvas: El acceso que parece «imposible»
La diferencia de un instrumento especializado está en la geometría de sus brazos y contactos. Para realizar una medición de espesor de pared en zonas de acceso complicado, no basta con reducir el tamaño del instrumento: los puntos de contacto deben llegar al lugar correcto y mantener una condición de medición adecuada.
Kroeplin ofrece diferentes configuraciones de contactos según la aplicación. En instrumentos destinados a paredes de tubos existen, por ejemplo, combinaciones de contacto móvil tipo cincel y contacto fijo de bola de carburo, como ocurre en el modelo D1R10S. Este instrumento tiene un rango de medición de 0 a 10 mm y una profundidad máxima de medición de 35 mm.
Esta variedad permite adaptar el instrumento a la geometría y al material de la pieza. Una punta tipo bola puede ser conveniente en determinadas superficies, mientras que un contacto tipo cincel puede facilitar el acceso o la localización del punto de medición en otras configuraciones.
La medición de espesor de pared también se beneficia de esta adaptación. En lugar de intentar que una herramienta estándar se adapte a una pieza compleja, se selecciona una solución cuyo diseño ya considera las restricciones de acceso. Así, el proceso puede integrarse con mayor facilidad en inspecciones de producción y laboratorio.
Para seleccionar el instrumento adecuado conviene analizar previamente la forma de la pieza, la profundidad del punto que se desea revisar, el tipo de material y la tolerancia establecida. De esta manera, las mordazas y contactos dejan de ser un detalle secundario y se convierten en parte fundamental de la estrategia de inspección.
Medición de dos puntos para geometrías de difícil acceso
El principio de contacto es otro elemento fundamental. Para obtener un resultado confiable, los puntos de medición deben establecer una relación estable con las superficies que delimitan el espesor. En los equipos Kroeplin para paredes de tubos, la configuración contempla un contacto móvil y uno fijo, con características que varían según el modelo.
En términos prácticos, este sistema permite realizar la medición de espesor de pared posicionando el instrumento sobre la zona que se desea comprobar y obteniendo la lectura a partir de la distancia entre ambos contactos. La correcta selección de la geometría de contacto y la aplicación de una fuerza de medición adecuada son factores esenciales para que el resultado represente realmente la dimensión buscada.

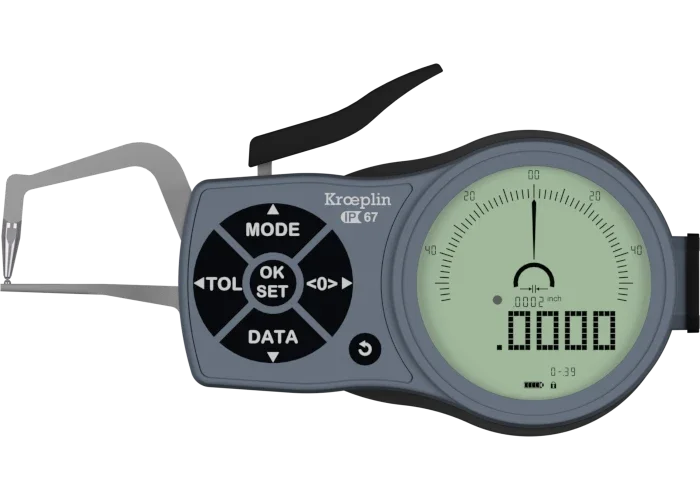

Por ejemplo, el K1R10 es un instrumento electrónico para medición de paredes de tubos, con un rango de 0 a 10 mm y una profundidad máxima de medición de 35 mm. Su diseño también permite incorporar diferentes opciones para transferencia de datos, según la configuración seleccionada.
La posibilidad de trabajar con una lectura digital puede resultar especialmente útil cuando los resultados deben documentarse o integrarse a un flujo de inspección. Sin embargo, la resolución disponible no debe confundirse con exactitud. Para seleccionar un equipo de medición es necesario revisar el rango, error máximo permitido, repetibilidad, fuerza de medición, profundidad y geometría de los contactos.
Un adecuado control dimensional también requiere considerar las condiciones de operación. La temperatura, el estado de las superficies y la técnica utilizada por el operador pueden influir en los resultados. Por ello, el equipo debe incorporarse a un procedimiento definido y consistente.
Aplicaciones críticas: De la línea de extrusión al laboratorio
La medición de espesor de pared tiene aplicaciones en sectores donde una variación dimensional puede afectar directamente el desempeño del producto. La familia de soluciones Kroeplin contempla aplicaciones para paredes de tubos y otras geometrías, mientras que sus instrumentos especializados permiten trabajar en puntos donde una herramienta convencional puede presentar limitaciones.
Entre las aplicaciones más relevantes se encuentran:
- Industria del vidrio y aerosoles: comprobación de paredes o fondos en recipientes donde el acceso puede ser limitado.
- Tuberías y mangueras: verificación de paredes y componentes tubulares para detectar variaciones durante el proceso.
- Industria automotriz: inspección dimensional de componentes con geometrías irregulares o zonas que no pueden comprobarse fácilmente con herramientas convencionales.
- Laboratorio y control de calidad: comparación de resultados contra tolerancias establecidas y generación de registros de inspección.
En tuberías y mangueras, por ejemplo, el objetivo no es únicamente conocer un número. El espesor debe mantenerse dentro de los límites definidos para que el componente cumpla con las condiciones de diseño. Un cambio inesperado puede indicar una desviación del proceso de extrusión, conformado o fabricación.
En la industria del vidrio y los aerosoles, la dificultad puede estar en acceder a fondos, paredes o zonas internas específicas. En estos escenarios, el instrumento debe combinar alcance, contacto adecuado y repetibilidad.
Para producción, esta capacidad puede ayudar a realizar la medición de espesor de pared con menor intervención sobre la muestra. También facilita establecer puntos de inspección durante distintas etapas del proceso, en lugar de esperar hasta el final para identificar una desviación.
Para laboratorio, conservar la integridad de las piezas permite realizar mediciones adicionales, comparar diferentes zonas y utilizar posteriormente las mismas muestras para otros análisis. Así, un medidor de espesor adecuado puede contribuir tanto a la inspección de producto como al análisis de procesos.
El respaldo de MeyerV: trazabilidad y gestión metrológica
Una medición confiable no termina cuando aparece un valor en la pantalla o escala. En un sistema de calidad, también es necesario conocer bajo qué condiciones se obtuvo, qué instrumento se utilizó y si el equipo se encuentra dentro de sus especificaciones.
La calibración forma parte de la gestión metrológica porque permite comprobar el desempeño del instrumento frente a referencias establecidas y mantener la trazabilidad de los resultados. Por ello, debe considerarse junto con la verificación, el mantenimiento, las condiciones de uso y los procedimientos internos de medición.
Para elegir un instrumento de medición adecuado, conviene considerar lo siguiente:

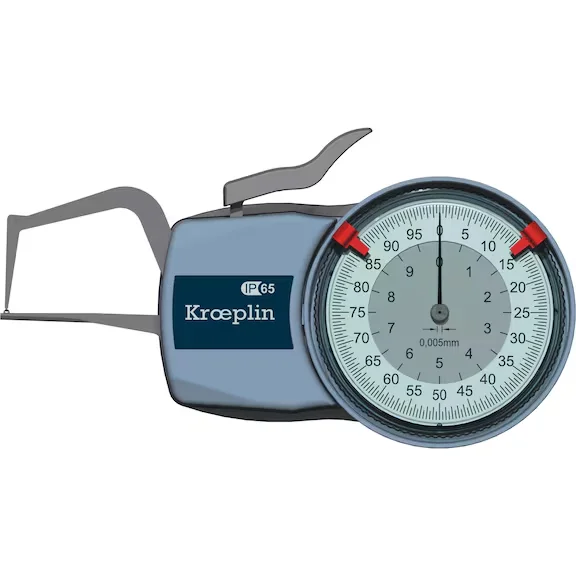

Los ejemplos D1R10S y K1R10 muestran cómo una misma necesidad de inspección puede abordarse mediante diferentes configuraciones. El primero es un instrumento mecánico para medición de paredes de tubos, mientras que el segundo es una alternativa electrónica orientada a la misma aplicación.
La diferencia no está únicamente en la forma de lectura. La selección debe responder a la pieza, al acceso disponible, a la tolerancia y al método de inspección. Así, las características del instrumento adquieren sentido cuando se relacionan directamente con el problema que se necesita resolver.
En este contexto, el acompañamiento técnico es tan importante como el equipo. Una selección adecuada debe partir de la pieza, la tolerancia, la zona de acceso y las condiciones de medición, no únicamente de la resolución anunciada.
En MeyerV podemos orientarte en la elección de la solución de metrología que mejor corresponda a cada aplicación industrial.
La medición de espesor de pared deja así de depender de la necesidad de cortar piezas. Con el instrumento adecuado, es posible conservar la integridad del componente, obtener datos consistentes y fortalecer el control dimensional.
Antes de invertir en un nuevo equipo, conviene analizar la geometría real de las piezas y las condiciones de medición para definir la configuración más adecuada.

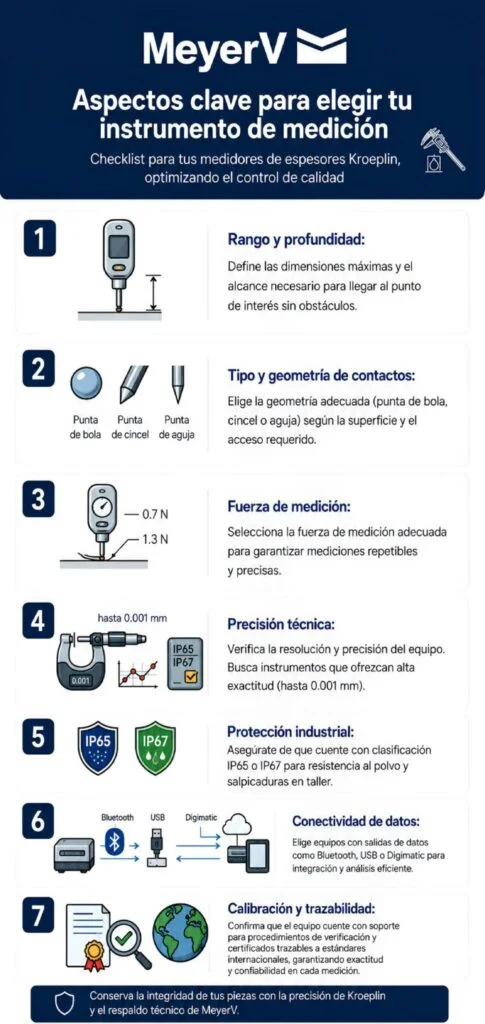

Deja de sacrificar piezas para garantizar su calidad. Conoce las alternativas Kroeplin y recibe asesoría técnica. También puedes consultar nuestro Checklist MeyerV: Aspectos clave para elegir tu instrumento de medición, diseñado para ayudarte a identificar los factores que debes considerar al seleccionar un instrumento para tu proceso de inspección.
Preguntas frecuentes
1. ¿Qué instrumento se recomienda para realizar una medición de espesor en una pared interna?
Depende del diámetro, profundidad, geometría y tolerancia de la pieza. Kroeplin dispone de diferentes configuraciones para paredes de tubos, por lo que la selección debe realizarse a partir de las características específicas de la aplicación.
2. ¿Se puede realizar la medición de espesor de pared de una pieza curva sin cortarla?
Sí, siempre que el instrumento tenga acceso y contactos adecuados para la geometría. Las soluciones especializadas están diseñadas precisamente para alcanzar zonas donde una herramienta convencional puede tener limitaciones.
3. ¿Qué diferencia existe entre resolución, exactitud y repetibilidad?
La resolución indica el menor incremento que puede mostrar el instrumento; la exactitud se relaciona con qué tan cerca está el resultado del valor de referencia; y la repetibilidad describe la consistencia de resultados bajo condiciones similares. Las tres deben considerarse al seleccionar un equipo.
4. ¿Qué importancia tiene la fuerza de medición?
Es relevante porque una fuerza inadecuada puede afectar el resultado, especialmente en materiales sensibles o deformables. Por ello, la fuerza disponible del equipo debe ser compatible con la pieza y el método de inspección.
5. ¿Cuándo conviene utilizar un medidor de espesor electrónico?
Es especialmente útil cuando se requiere una lectura digital, facilidad de registro o transferencia de datos. Algunos modelos Kroeplin, como el K1R10, cuentan con opciones de interfaz para facilitar la transferencia de resultados según la configuración seleccionada.
