En los procesos de medición industrial y control de calidad, elegir el indicador adecuado puede hacer una diferencia importante en la forma de trabajar. La decisión no depende únicamente de si un equipo tiene más funciones, sino de factores como el tipo de medición, las condiciones del entorno, la frecuencia de uso y la forma en que se necesitan consultar o gestionar los resultados.
Los indicadores análogos y los indicadores digitales pueden utilizarse para realizar mediciones comparativas con diferentes configuraciones. La principal diferencia está en la forma en que presentan la información y en las funciones que pueden incorporar.
Mientras un indicador análogo utiliza una carátula y una aguja para mostrar la variación de la medida, un indicador digital presenta el resultado en una pantalla electrónica. Esto puede facilitar funciones como el cambio de unidades, el ajuste a cero o la integración de datos, dependiendo del modelo.
Por eso, más que buscar cuál es mejor en términos generales, conviene identificar cuál se adapta mejor a las características de cada proceso.
Ventajas de los indicadores análogos en piso de taller
Los indicadores análogos pueden ser una alternativa práctica para procesos donde se necesita una lectura rápida y visual. El movimiento de la aguja permite identificar variaciones de forma inmediata, algo útil en verificaciones dinámicas o durante ajustes directamente en la máquina.
Otra ventaja es que su funcionamiento mecánico no depende de una batería. Esto puede resultar conveniente en estaciones donde el instrumento se utiliza con frecuencia y se busca mantener una operación sencilla.
Entre las principales características que pueden hacer conveniente el uso de indicadores análogos se encuentran:
- Lectura visual inmediata: el movimiento de la aguja permite identificar variaciones de manera rápida.
- Operación sencilla: no requiere interpretar una pantalla electrónica para realizar una lectura.
- Disponibilidad continua: al tratarse de un sistema mecánico, no depende de una batería para mostrar la medición.
- Uso en diferentes aplicaciones: pueden emplearse en tareas de comparación, alineación y verificación dimensional, según el instrumento y la configuración.
- Resolución micrométrica: algunos modelos están diseñados para detectar variaciones muy pequeñas.

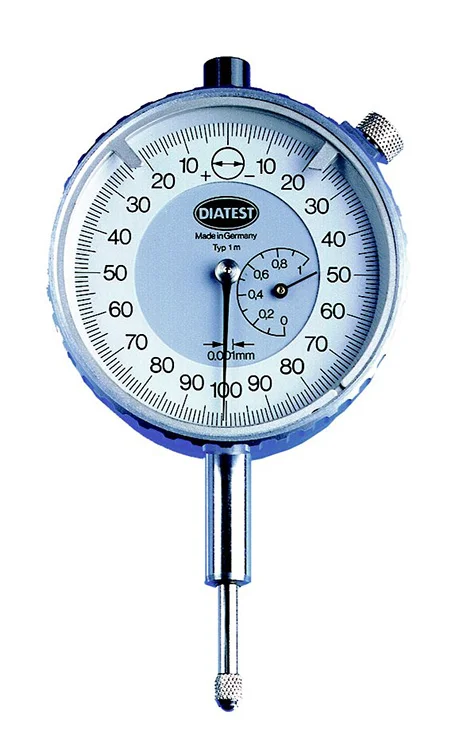

Un ejemplo es el DIATEST MU1m, un indicador análogo con graduación de 0.001 mm y un recorrido de medición de 1 mm. Su diseño permite utilizarlo en diferentes sistemas de medición y aplicaciones de comparación dimensional.
Además, los indicadores pueden combinarse con soluciones como los BMD de DIATEST. Estos sistemas permiten realizar mediciones de diámetros interiores y exteriores, detectar desviaciones dimensionales y trabajar tanto en mediciones estáticas como dinámicas.

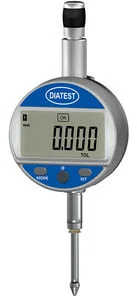

¿Cuándo conviene utilizar un indicador digital?
Los indicadores digitales pueden ser una mejor opción cuando el proceso requiere funciones adicionales o una gestión más sencilla de los resultados.
La lectura numérica puede facilitar la interpretación de la medición, especialmente cuando diferentes operadores necesitan consultar el mismo resultado. Dependiendo del modelo, también pueden incorporar funciones como cambio de unidades, ajuste de cero, almacenamiento de valores o transferencia de datos.
Esta última característica puede ser relevante en procesos donde los resultados deben integrarse a sistemas de control de calidad o registrarse para su análisis posterior.
Por ejemplo, algunas soluciones DIATEST permiten transmitir los datos de medición de manera inalámbrica para facilitar su procesamiento y trazabilidad dentro del proceso productivo.
Esto no significa que un indicador digital sea siempre la mejor alternativa. Si la aplicación requiere únicamente una lectura comparativa y visual, un indicador análogo puede resolver la necesidad de manera más sencilla.
Indicadores análogos vs. digitales: qué considerar antes de elegir
| CRITERIO TÉCNICO | INDICADOR ANÁLOGO (DIATEST MU1m) | INDICADOR DIGITAL (DIATEST MDU) |
| Mecanismo de Lectura | Visual continua por aguja trazadora y carátula. Apreciación inmediata de variaciones dinámicas. | Numérica directa en pantalla LCD. Elimina errores de apreciación entre operadores. |
| Resolución y Rango | Resolución de 0.001 mm (1 µm), recorrido de 1 mm y fuerza de medición de 0.5 N a 2.5 N. | Resolución de 0.001 / 0.01 mm, amplio rango de 12.5 mm (0.5″) y fuerza de 0.7 N a 1.3 N. |
| Fuente de Energía | 100% Mecánico (sin baterías). Operación ininterrumpida 24/7 sin paros en línea de producción. | Alimentación por pila CR2032 o cable. Incluye Preset, Hold y selección mm/pulgada. |
| Resistencia Industrial | Carcasa metálica ultra robusta. Alta resistencia a refrigerantes, aceites, viruta y polvo. | Protección IP54 / IP67. Requiere mayor cuidado en ambientes húmedos o agresivos. |
| Medición de Interiores | Detección instantánea del ‘punto de retorno’ con calibradores de tapón BMD Diatest. | Indicación visual de límites de tolerancia mediante cambio de color en pantalla (MDU-A). |
| Conectividad & SPC | Verificación comparativa Go / No-Go rápida a pie de máquina CNC (registro manual). | Transmisión de datos inalámbrica (DIAWIRELESS) o vía cable USB hacia sistemas SPC. |
| Respaldo & Calibración | Mantenimiento mecánico duradero y bajo costo de propiedad continuo. | Calibración certificada trazable y estudios de capacidad VDA Vol. 5 por MeyerV. |
También es importante considerar el tipo de pieza y la medición que se realizará. Por ejemplo, los sistemas BMD de DIATEST pueden utilizarse para verificar diámetros interiores y exteriores, así como desviaciones dimensionales y de forma. Su configuración puede adaptarse a diferentes tipos de agujeros y aplicaciones.
Por ello, la elección del indicador no debería hacerse únicamente por la resolución o por la cantidad de funciones disponibles. El instrumento debe ser compatible con las tolerancias, geometría de la pieza, método de medición y condiciones de trabajo.
El entorno de trabajo también influye en la elección
Las condiciones del piso de taller son otro aspecto que debe considerarse antes de elegir un instrumento de medición. Vibraciones, suciedad, refrigerantes, manipulación constante y cambios de temperatura pueden influir en la forma en que se utiliza y conserva un equipo.
En aplicaciones donde se realizan verificaciones rápidas directamente en la máquina, la lectura visual de un indicador análogo puede resultar práctica. En cambio, cuando el proceso requiere registrar resultados, transferir información o integrar los datos a un sistema de control, un indicador digital puede ofrecer funciones adicionales.
Por eso, no se trata únicamente de elegir entre una carátula o una pantalla. La decisión debe considerar cómo se realiza actualmente la medición y qué necesita el proceso después de obtener el resultado.
En MeyerV contamos con soluciones de medición dimensional de diferentes características y trabajamos con instrumentos DIATEST, incluyendo indicadores análogos y digitales, para adaptarlos a las necesidades de cada aplicación.
Elige el indicador adecuado para tu proceso de medición
Elegir entre indicadores análogos e indicadores digitales depende de las características de tu proceso, no solamente de las funciones que ofrece cada instrumento. Las tolerancias de la pieza, el tipo de medición, las condiciones del piso de taller y la forma en que necesitas consultar o gestionar los resultados son parte de la decisión.
Para facilitar esta comparación, descarga nuestra tabla comparativa de: Indicadores Análogos vs. Digitales y consulta las principales diferencias entre ambas tecnologías para identificar cuál se adapta mejor a las necesidades de tu proceso.
Si aún necesitas orientación para elegir el indicador adecuado para tu aplicación, contáctanos. En MeyerV podemos ayudarte a identificar la solución adecuada para tu proceso.
Compártenos qué necesitas medir, las tolerancias que manejas y las condiciones en las que realizas la verificación. Nuestro equipo puede orientarte hacia el indicador y sistema de medición más adecuado para tu aplicación.
Preguntas frecuentes
1. ¿Qué factores pueden afectar la lectura de un indicador en piso de taller?
Las vibraciones, golpes, suciedad, refrigerantes, cambios de temperatura y una instalación incorrecta pueden afectar el desempeño del instrumento. Por eso, además de seleccionar el indicador adecuado, es importante considerar las condiciones en las que se utilizará.
2. ¿Qué mediciones pueden realizarse con un indicador análogo?
Depende del instrumento y de la configuración utilizada. Los indicadores análogos pueden emplearse en aplicaciones de comparación dimensional, centrado, alineación y detección de variaciones. Cuando se combinan con sistemas como los BMD, también pueden utilizarse para la medición de diámetros interiores y exteriores.
3. ¿Qué aplicaciones puede tener el indicador análogo DIATEST MU1m?
El MU1m puede utilizarse como indicador en diferentes sistemas de medición comparativa. Cuenta con una graduación de 0.001 mm y puede integrarse con soluciones de medición DIATEST según las características de la aplicación.
4. ¿Los indicadores digitales requieren batería para funcionar?
Los indicadores digitales generalmente requieren una fuente de alimentación, como una batería. Las características pueden variar según el modelo, por lo que conviene revisar las especificaciones del equipo antes de incorporarlo a un proceso.
5. ¿Se pueden integrar los indicadores con otros equipos de medición?
Sí. Dependiendo del sistema, los indicadores pueden utilizarse junto con accesorios, soportes y diferentes soluciones de medición. En el caso de DIATEST, existen configuraciones que permiten combinar indicadores mecánicos o digitales con sistemas BMD y otras soluciones para el control dimensional.
