En el ecosistema de la manufactura avanzada, donde las tolerancias se miden en micras y los ciclos de producción son cada vez más cortos, la metrología ha dejado de ser un paso posterior a la producción para convertirse en una parte intrínseca del proceso de fabricación. Sectores como el automotriz y el metalmecánico en México enfrentan hoy el reto de garantizar una calidad impecable en componentes críticos que operan bajo condiciones extremas. En este contexto, la medición de diámetros y longitudes no es solo una tarea técnica; es la garantía de que un motor no fallará, que una transmisión engranará suavemente y que la seguridad del usuario final está protegida bajo estándares internacionales.
La tecnología alemana de Diatest, distribuida y soportada en México por MeyerV, ofrece una respuesta contundente a estos desafíos. A través de instrumentos diseñados para la máxima repetibilidad y durabilidad, Diatest transforma el piso de producción en un entorno de alta precisión, permitiendo a las empresas alcanzar niveles de eficiencia operativa superiores.
1. El reto de la precisión en orificios críticos
La complejidad de la medición de diámetros y longitudes en orificios internos es uno de los mayores dolores de cabeza para los ingenieros de calidad. Componentes como cilindros de motor, bielas, engranajes planetarios y bloques de válvulas hidráulicas poseen cavidades donde la geometría no siempre es perfecta debido a los esfuerzos térmicos o mecánicos del maquinado. Problemas como la ovalidad, la conicidad o el «efecto barril» pueden pasar desapercibidos si se utilizan métodos de medición convencionales que solo capturan puntos aislados.
Muchos talleres e incluso plantas de ensamble dependen de calibradores de vernier o micrómetros de interiores estándar que, aunque útiles para tareas generales, fallan en repetibilidad cuando las tolerancias son estrechas (del orden de 0.005 mm o menos). El principal problema de los métodos tradicionales es la alta dependencia del «sentimiento» o la «mano» del operario; dos personas pueden obtener lecturas distintas de la misma pieza debido a la presión aplicada o el ángulo de inserción. Diatest elimina esta variable crítica mediante sistemas autocentrantes que aseguran que el instrumento esté siempre en la posición perpendicular y centrada correcta para una medición de diámetros y longitudes exacta, sin importar la fatiga o experiencia del técnico.
2. Ojivas de medición tipo BMD: El estándar de oro en autocentrado

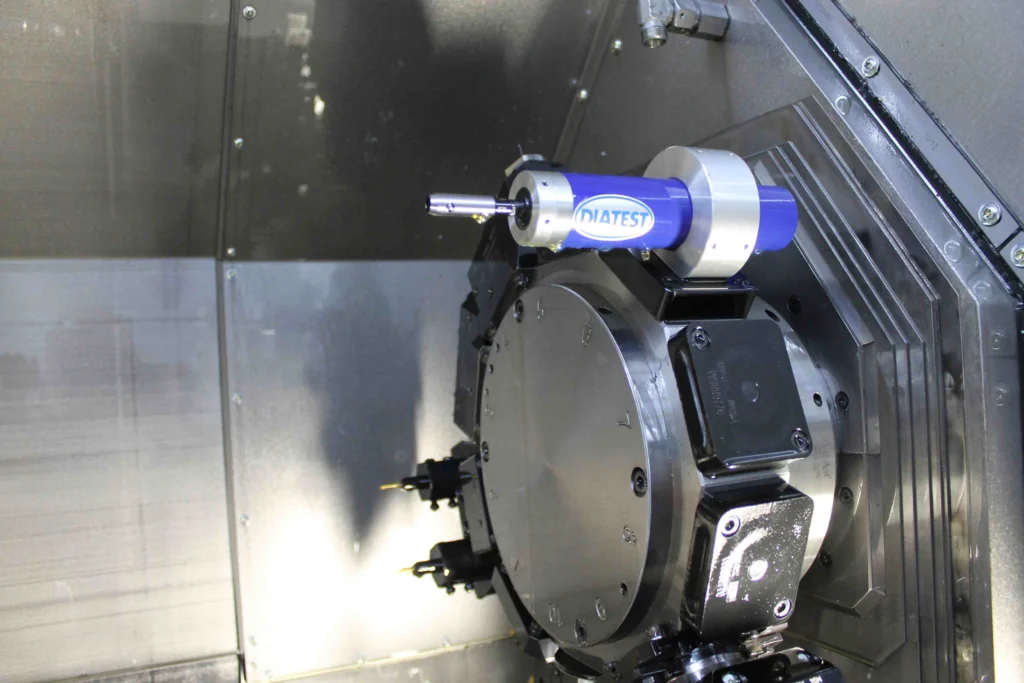

Cuando hablamos de medición de diámetros y longitudes a alta velocidad directamente en el piso de producción (shop floor), las ojivas de medición tipo BMD (Bore Measurement Device) de Diatest son el referente indiscutible a nivel mundial. Este sistema modular se basa en un cabezal de medición autocentrante que se expande radialmente dentro del orificio para capturar la dimensión real con una precisión micrométrica y una estabilidad térmica excepcional.
Aplicación práctica y repetibilidad industrial
A diferencia de otros instrumentos de contacto, las ojivas BMD permiten una medición estática (en un punto de control específico) o dinámica (deslizando el instrumento a lo largo de todo el orificio para detectar errores de forma) de manera sumamente intuitiva.
- Ejemplo concreto: En la verificación de carcasas de transmisiones automáticas, donde los orificios deben ser perfectamente cilíndricos para evitar fugas de presión o vibraciones, las ojivas BMD permiten realizar inspecciones en serie en cuestión de segundos. Esto garantiza que el 100% de la producción cumpla con el estándar de diseño antes de avanzar a la siguiente etapa de ensamble.
Además, el sistema BMD está totalmente preparado para la Industria 4.0. Gracias a los módulos de transmisión de datos inalámbrica (DIA-WIRELESS), los resultados de la medición de diámetros y longitudes se envían instantáneamente a una base de datos o software de control estadístico de procesos (SPC). Esto elimina por completo los errores humanos de transcripción manual y permite una trazabilidad total que es exigida por normas como la IATF 16949.
3. Diatest IKT: Precisión quirúrgica en la medición de chaflanes
Un aspecto crítico y frecuentemente descuidado en la metalmecánica de precisión es la medición de chaflanes (chamfers). El ángulo y, sobre todo, el diámetro de entrada de un chaflán son vitales para asegurar el correcto guiado y ensamble de piezas, o para evitar concentradores de esfuerzo que puedan derivar en grietas por fatiga. Sin embargo, medir el diámetro de un chaflán con un calibrador de vernier estándar es técnicamente difícil y propenso a errores de paralelismo.
La solución de Diatest es el medidor IKT, un instrumento con una punta cónica rectificada con precisión que ofrece una lectura directa del diámetro funcional del chaflán en menos de dos segundos.
- El beneficio en la línea: En procesos de acabado crítico, el IKT permite detectar rebabas residuales o errores de profundidad en el chaflán antes de que la pieza llegue a la línea de ensamble final. Esto es especialmente crítico en componentes aeroespaciales o sistemas de frenado automotriz, donde un chaflán mal ejecutado puede impedir que un sello hidráulico asiente correctamente, provocando fallas en el sistema. El IKT convierte una medición subjetiva en un dato duro y confiable.
4. Integración en estaciones de medición (DIA-COME)
Para optimizar el flujo de trabajo y proteger la integridad de los instrumentos, Diatest ha desarrollado las estaciones de medición DIA-COME. Estas estaciones actúan como un centro de control ergonómico donde se pueden integrar diversos calibres, relojes comparadores y accesorios de sujeción en una sola base robusta.
El uso de estaciones DIA-COME facilita la medición de diámetros y longitudes en piezas producidas en grandes volúmenes. Al tener el instrumento fijo en una base, se elimina el error por manipulación manual y se reduce drásticamente el riesgo de caídas accidentales. Es la solución ideal para celdas de manufactura donde el operario debe verificar múltiples dimensiones de una pieza compleja (diámetro, profundidad y concentricidad) de forma rápida. La configuración modular de DIA-COME permite que, si el diseño de la pieza cambia, la estación pueda reconfigurarse con accesorios mínimos, protegiendo así la inversión del cliente a largo plazo.
5. Medición de roscas y profundidad (TD-Gauge)
La integridad de las uniones roscadas es un pilar de la seguridad mecánica. El sistema TD-Gauge de Diatest es una herramienta híbrida revolucionaria que combina la verificación de límite «pasa/no pasa» (OK/NOK) con la medición digital precisa de la profundidad de la rosca en un solo movimiento.
Tradicionalmente, un inspector debe usar un calibre de roscas tipo tapón y luego un segundo instrumento para medir la profundidad. El TD-Gauge digital de Diatest permite realizar ambas funciones simultáneamente. En laboratorios de metrología avanzada y líneas de ensamble de motores, esto representa una reducción del 50% en el tiempo de inspección. Asegurar que cada perno tenga la profundidad de roscado exacta es vital para garantizar que las cargas de torque sean efectivas y que el ensamble no se afloje debido a la vibración del vehículo o la maquinaria.
6. Beneficios de la Tecnología Alemana Diatest con Soporte en México
Invertir en Diatest a través de MeyerV no es simplemente adquirir herramientas; es implementar una cultura de precisión alemana adaptada a las necesidades de la industria mexicana. Los beneficios clave de esta alianza incluyen:
- Repetibilidad absoluta: Resultados consistentes que no varían entre operarios, lo que reduce las discusiones técnicas entre turnos de producción.
- Durabilidad de grado industrial: Los instrumentos Diatest están fabricados con materiales resistentes al desgaste y protegidos contra la entrada de refrigerantes, aceites y partículas metálicas propias del entorno de maquinado.
- Soporte Técnico Especializado: En México, MeyerV actúa como el socio estratégico que asegura el máximo rendimiento de los equipos. Ofrecemos asesoría técnica para seleccionar el instrumento con la fuerza de medición y el recubrimiento ideal (como carburo de tungsteno o diamante) según el material de la pieza, ya sean aluminios de fundición, aceros aleados o polímeros técnicos.
Además, MeyerV proporciona servicios de mantenimiento preventivo y calibración con trazabilidad nacional e internacional, asegurando que cada medición de diámetros y longitudes cumpla con los requisitos de calidad para exportación y auditorías de clientes de primer nivel (Tier 1 y OEMs).
7. El Impacto Económico de la Precisión: Reducción de Scrap
La metrología de precisión tiene un impacto directo en el estado de resultados de cualquier planta de manufactura. Al implementar sistemas de medición de diámetros y longitudes de Diatest, las empresas logran una detección temprana de tendencias fuera de tolerancia. Esto permite realizar ajustes en las máquinas herramienta antes de que se produzcan piezas defectuosas. La reducción del scrap (desperdicio) y la eliminación de las costosas devoluciones de campo son los beneficios económicos más inmediatos.
Optimiza la exactitud de sus resultados y asegura la trazabilidad de tus procesos con la tecnología líder de Diatest. En MeyerV, protegemos tu productividad con servicios de ingeniería de aplicación y soporte técnico de clase mundial.
Lleva tu control de calidad a un nuevo nivel de excelencia. En MeyerV, optimizamos tu control de calidad con nuestra asesoría en soluciones de metrología avanzada. Solicita una asesoría técnica aquí.
Preguntas Frecuentes (FAQ)
1. ¿Qué precisión real se alcanza con las ojivas BMD en la medición de diámetros y longitudes?
Dependiendo de la configuración y el comparador utilizado, se pueden alcanzar precisiones de hasta 0.001 mm. Lo más importante es que la repetibilidad es constante, lo que garantiza que la medición sea confiable en mediciones sucesivas.
2. ¿Se pueden medir orificios ciegos o muy profundos con Diatest?
Sí. Diatest ofrece ojivas especiales para orificios ciegos (que miden casi hasta el fondo) y extensiones de diferentes longitudes para alcanzar profundidades que serían imposibles con instrumentos estándar, manteniendo siempre la rigidez y la precisión en la medición de diámetros y longitudes.
3. ¿Cómo ayuda el sistema inalámbrico de Diatest a la trazabilidad?
El sistema DIA-WIRELESS permite capturar la lectura y enviarla a un PC con un solo botón o pedal. Esto genera un registro automático con fecha, hora y valor exacto, lo cual es fundamental para cumplir con los requisitos de trazabilidad en la industria automotriz y médica.
4. ¿Qué tan resistentes son estos instrumentos a los refrigerantes de maquinado?
Los instrumentos Diatest están diseñados específicamente para el entorno del «shop floor». Los indicadores digitales suelen contar con protección IP65 o superior, lo que los hace resistentes a salpicaduras de aceite y refrigerantes comunes en el proceso de corte de metales.
5. ¿Por qué elegir el soporte de MeyerV en México para soluciones Diatest?
Porque no solo entregamos una caja con un producto; entregamos una solución de ingeniería. MeyerV analiza sus planos y tolerancias para recomendar el sistema de medición de diámetros y longitudes más rentable y preciso, además de ofrecer capacitación técnica para que su personal obtenga el máximo provecho de la tecnología.
