¿Tus piezas siguen fallando en la inspección aunque “parecen” correctas? ¿tienes retrabajos que te cuestan horas y miles de pesos?
Lo más probable es que el problema no esté en la máquina… sino en cómo mides.
Para evitar errores de medición y rechazos costosos en tu empresa, es fundamental comprender qué es la metrología dimensional, para qué sirve y cómo elegir los instrumentos adecuados y aplicar correctamente las normas ISO que la regulan. Pero antes de entrar en su uso práctico, vale la pena entender de dónde surge esta disciplina y cómo ha evolucionado hasta convertirse en un pilar del control de calidad industrial.
¿Cómo surgió la metrología?
La historia de la metrología está estrechamente ligada a la evolución tecnológica. Desde los primeros patrones de medida usados por los egipcios hasta los sofisticados equipos tridimensionales actuales, el objetivo siempre ha sido el mismo: obtener mediciones confiables que respalden la calidad de lo que se produce. Hoy, gracias a la automatización, el escaneo 3D y los softwares de análisis, la metrología dimensional se ha convertido en un pilar fundamental de la industria, donde la precisión es un valor innegociable.
¿Qué tan importante puede ser una medición?
En sectores como el automotriz o el aeroespacial, una diferencia mínima puede determinar el éxito o la calidad de un producto. Es ahí donde la metrología dimensional juega un papel crucial, pues la ausencia de ella en procesos de control de calidad genera:
- Un error en micras puede provocar fallas en el ensamble y funcionamiento de equipos o maquinas mucho más complejas.
- La ausencia de metrología dimensional aumenta desperdicios, retrabajos y costos logísticos.
Por lo tanto, la metrología dimensional es la disciplina encargada evaluar longitudes, diámetros, espesores, ángulos y formas geométricas, verificando que los componentes cumplan con las tolerancias establecidas. En palabras simples: permite saber si una pieza es exactamente como debe ser. Esta verificación se traduce en un control de calidad confiable que reduce desperdicios, evita retrabajos y asegura el correcto ensamblaje de los productos finales.
La metrología dimensional asegura que cada pieza fabricada cumpla exactamente con las dimensiones especificadas en su diseño. Gracias a ella, los procesos industriales logran alcanzar los tres pilares de la competitividad industrial global: precisión, calidad y confiabilidad.
¿Qué instrumentos de medición dimensional es el adecuado para mi industria?
Elegir el instrumento correcto no es solo seleccionar “el que mida más fino”. La realidad es que depende de varias caracterisiticas importantes a considerar:
- La tolerancia que necesita tu pieza.
- La geometría (forma) de lo que vas a medir.
- La precisión requerida.
- El ambiente (taller, laboratorio, piso de producción).
- La complejidad del producto.

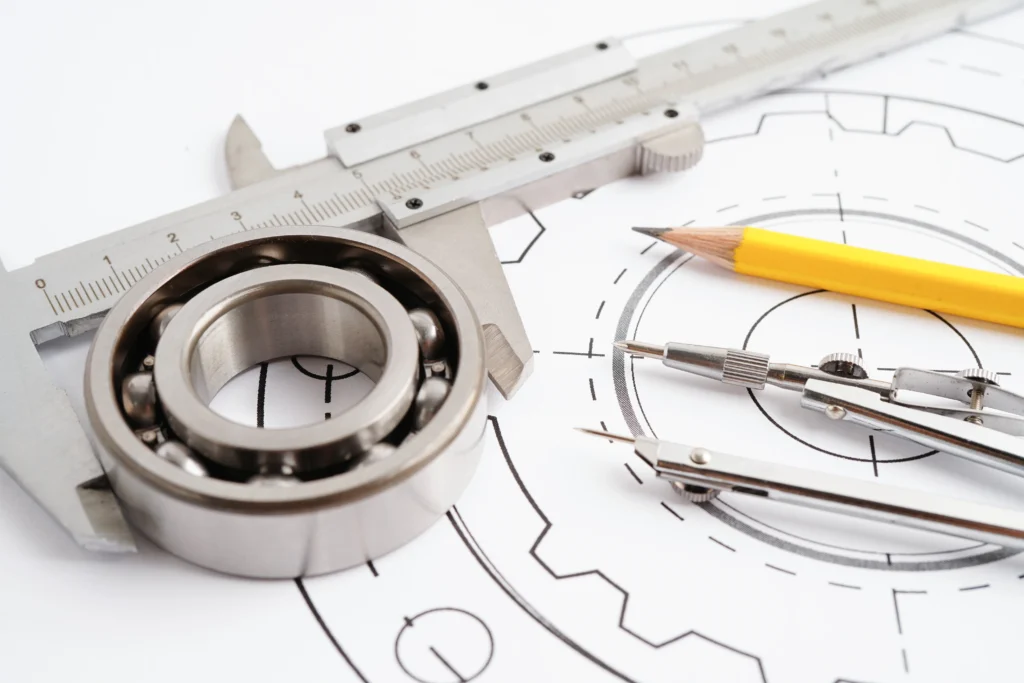

Para lograr la exactitud en la revisión de las piezas, la metrología dimensional requiere de instrumentos altamente especializados, entre los que destacan:
- Máquinas de medición por coordenadas (CMM): que permiten medir geometrías complejas en tres dimensiones mediante un palpador o sensor.

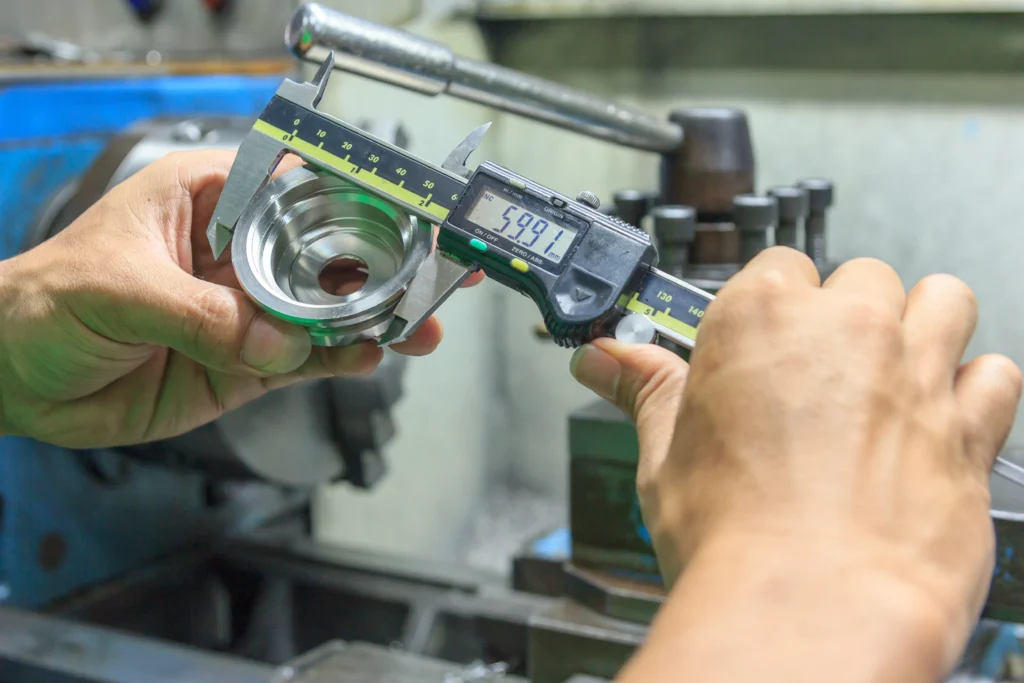

- Calibradores y micrómetros: estos son ideales para medir profundidades, espesores y diámetros con gran exactitud.
- Escáneres 3D: que capturan la forma completa de un objeto y generan modelos digitales para análisis detallado o ingeniería inversa.
Estos equipos permiten detectar incluso las variaciones más mínimas (micrómetros µm) en la geometría de una pieza, contribuyendo a un control dimensional más preciso y eficiente.
A continuación te presentamos una tabla general con las aplicaciones generales de los instrumentos más solicitados en la industria:
| Instrumento | Rango típico | Resolución | Exactitud típica | ¿Cuándo usarlo? |
| Calibrador digital | 0–150/300 mm | 0.01 mm | 20–30 µm | Diámetros externos de tornillos, espesores de placas, longitudes de perfiles, mediciones rápidas en taller. |
| Micrómetro (exterior/interior) | 0–25/100 mm | 0.001 mm | 2–5 µm | Piezas críticas donde pequeñas variaciones importan como ejes, láminas calibrada, casquillos. |
| CMM táctil (Máquina de medición por coordenadas) | Volúmenes de 500 mm a varios metros | 0.001 mm | Dependiendo del modelo | Geometrías complejas 3D como turbinas, moldes, engranes helicoidales, o bastidores. |
| CMM óptica / escáner 3D | Variable | Depende del sensor | Ayuda a digitalizar piezas para validar deformaciones. Practicamente es una ingeniería inversa de un componente o inspección de piezas troqueladas. | |
| Brazo articulado | 1–3 m | 0.02–0.1 mm | Según modelo | Ayuda a la inspección en piso de producción donde la piezas son grandes como carrocerías. bastidores, piezas soldadas. |
Aunque esta tabla de selección muestra una ruta general para elegir el instrumento de medición, este puede cambiar mucho según el proceso, las tolerancias, la función de la pieza y el ambiente donde se mida. Lo ideal es que un especialista en metrología dimensional analice cada caso en particular para orientarte sobre la elección del instrumento adecuado.
¿Cómo es el proceso general de la metrología dimensional?
El proceso de la metrología dimensional se realiza siguiendo pasos estructurados para garantizar la precisión, la confiabilidad y el control de los resultados:
- Selección del instrumento adecuado: una vez que se conocen los parámetros y tolerancias permitidas de los objetos a medir, se elige el instrumento de medición dimensional más apropiado. Los CMM o escáneres 3D se utilizan para objetos complejos, mientras que los calibradores se aplican a piezas más sencillas.
- Verificación y calibración de equipos: se comprueba que los instrumentos de medición dimensional estén calibrados y en condiciones óptimas.
- Toma de mediciones: se ejecuta la medición siguiendo procedimientos normalizados para obtener datos precisos.
- Registro y análisis de resultados: se documentan los valores obtenidos y se evalúa si las dimensiones de los objetos cumplen con los límites establecidos.
- Acciones correctivas: en caso de desviaciones, se identifican causas y se aplican ajustes en los procesos de diseño y fabricación para asegurar la calidad.
¿Las mediciones siempre son exactas?
Aún con los instrumentos más avanzados, en metrología siempre existe un margen llamado incertidumbre, que representa el porcentaje de variación entre el valor real vs al valor que medimos.
La incertidumbre es el margen en el que podría encontrarse el valor real de una medición, porque siempre existen pequeñas variaciones provocadas por el operador, el ambiente, la temperatura, el método o el instrumento utilizado. La tolerancia, por su parte, es el rango establecido en el diseño donde debe caer la dimensión para que la pieza sea aceptada. En conjunto, la tolerancia define lo que debe ser, mientras que la incertidumbre refleja qué tan cerca estamos realmente del valor verdadero; por eso, ambos conceptos deben evaluarse al mismo tiempo para decidir si una pieza es valida.
A continuación te presentamos un ejemplo:
- Supongamos que una empresa requiere conocer el diámetro real de una pieza la cual se diseñó con las siguientes consideraciones: Ø 10.00 ± 0.05 mm
- Al medir el diámetro con un instrumento dimensional, este arroja la siguiente lectura: Ø 9.98 mm ± 0.03 mm
- De acuerdo con la medición del instrumento, el valor real podría estar entre Ø 9.95 mm y 10.01 mm
- De acuerdo con el modelo, la tolerancia, el valor para que la pieza sea aceptada es: Ø 9.95 mm y 10.05 mm.
En este ejemplo, de acuerdo con la medición instrumental, el valor obtenido podría tocar el límite inferior Ø 9.98 mm ± 0.03 mm: Ø 9.95 mm, por lo que no puede confirmarse con seguridad que la pieza sea aceptada.
Cuando una pieza se acerca demasiado a sus límites superior o inferior, cae en una zona gris que impide confirmar su validación, por lo que deberán repetirse las mediciones o usar otro instrumento.
Guía práctica para aplicar en la medición y sus reglas de decisión
La metrología tiene condiciones “perfectas”, pero en las empresas no siempre existen, pues la temperatura cambia a lo largo del día, existen polvo, vibraciones o ruido que pueden alterar las mediciones, la temperatura de la pesa, los niveles de los firmes o pisos, las condiciones físicas y animicas del operador, entre otras. Sin embargo, algunos tips para realizar las mediciones pueden ser:
- Antes de las mediciones, limpia las piezas e instrumentos, revisa las tolerancias de los instrumentos, revisa la fecha calibración del instrumento.
- Durante la medición colcar las piezas en la misma ubicación, toma al menos 3 mediciones en distintos puntos, evita medir piezas con temperaturas altas o muy frías, si los valores cambian demasiado, cambia el instrumento.
- Después de la medición: registra datos y condiciones generales como temperatura, instrumento, operador, compara las tolerancias y analiza si cae en zona gris, documenta.
Es importante considerar lo siguiente durante el proceso de medición, si tu pieza cae:
- Dentro del rango, lejos de los límites: Acepta la pieza sin problema.
- En el límite, pero la incertidumbre no toca el límite: Aceptación condicional (se deberá documentar).
- Tocando el límite con incertidumbre: la pieza se encuentra en Zona gris, se deberá repetir la medición o usar otro instrumento.
- Fuera del límite + incertidumbre no salva: No conformidad directa, la pieza no será aceptada.
Normas aplicables en México
En México, la metrología dimensional se basa en normas nacionales e internacionales que garantizan la calidad y la trazabilidad de las mediciones. Estas normas establecen criterios para calibrar instrumentos, verificar exactitudes y asegurar resultados confiables. Entre las más comunes se encuentran:
- ISO 9001 Sistemas de gestión de calidad: Esta norma internacional establece los requisitos indispensables para un sistema de gestión de calidad para tu empresa, estandarización de procesos, control documental, registros, y mejora continua. Para el caso particular de la metrología dimensional, la norma ISO 9001 exige que los equipos estén calibrados, controlados y con una trazabilidad correcta.
- ISO/IEC 17025 Competencia técnica de laboratorios de calibración: Esta norma garantiza que los certificados de calibración de los equipos sean confiables y validados internacionalmente.
- ISO 10360 Ensayos y aceptación para CMM (máquinas de medición y coordenadas): Esta norma valida el desempeño de una máquina CMM de acuerdo con las especificaciones del fabricante y si es apta para medir piezas críticas.
- ISO 14253-1 Reglas de decisión considerando incertidumbre: Evita falsos rechazos o aceptaciones dudosas sobre las piezas revisadas pues define zonas de conformidad o no conformidad e incluso la llamada zona gris de una pieza, donde la incertidumbre podría afectar la decisión.
- ISO 286 y 1101 Tolerancias y especificaciones geométricas.
Gracias a estas directrices, los resultados obtenidos en México son comparables internacionalmente, fortaleciendo la confianza en los procesos de ingeniería y en la precisión de industrias clave para nuestro país como la automotriz y la aerosparacial.
Aplicaciones en la industria y principales beneficios
Como lo vimos, la metrología dimensional es fundamental en prácticamente todos los sectores industriales desde la fabricación de piezas para la industria automotríz, la industria aeroespacial, la industria electrónica de precisión o la industria medica.
Los beneficios principales de su aplicación incluyen:
- Control de calidad en procesos industriales.
- Reducción de retrabajos y desperdicios por errores de medición.
- Cumplimiento de normas internacionales de fabricación.
- Mejora en la eficiencia productiva y en la vida útil de los componentes.
- Aumento de la confiabilidad en productos y servicios de ingeniería.
- Refuerzo de la reputación de las empresas frente a clientes globales.
La metrología dimensional no solo garantiza la exactitud en la medición, sino también la competitividad de las empresas que la implementan correctamente.
Por qué es importante contar con un sistema de metrología dimensional
Según datos del CENAM (Centro Nacional de Metrología), más del 40% de los rechazos de piezas industriales están relacionados con errores dimensionales que podrían haberse evitado con una correcta medición y calibración. En la actualidad, la metrología dimensional es un pilar esencial para la innovación, productividad y competitividad industrial. Su correcta aplicación permite garantizar que cada componente fabricado cumpla con los más altos estándares de calidad.
